Intelligent design method of hull form based on knowledge-driven
-
摘要:目的
针对现有型线设计手段耗时过长、知识重用性低的问题，开展船体型线的快速智能设计研究。
方法重点围绕长江货船船型，利用知识工程理论，构建包含型线参数知识图谱、母型船实例、设计规则的知识库，并基于建立的知识库设计船体型线混合推理模型。然后，以长江13 000 DWT散货船的型线设计为例，利用知识库的智能推理实现船体型线的高效生成。
结果结果显示，与初始船型相比，推理船型可达到3.06%的减阻效果。
结论研究表明，基于知识驱动的船体型线智能设计方法可显著提高船体型线设计的效率及质量，具有重要的工程意义。
Abstract:ObjectiveIn the realm of ship design, the hull form plays a crucial role in determining a ship's navigation performance. However, existing hull form design methods suffer from significant drawbacks, such as long design cycles and low knowledge reusability. This not only increases design costs but also restricts the innovation and development of ship design. Therefore, it is of great urgency to develop a rapid and intelligent hull form design method.
MethodsTo address these issues, this research focuses on the Yangtze River cargo ship type and leverages the knowledge engineering theory. A comprehensive knowledge base is constructed, which includes a knowledge graph of hull form parameters, parent ship examples, and design rules. The knowledge graph depicts the mapping relationships between various hull form parameters and total resistance performance under different conditions, while the parent ship examples provide practical references, and the design rules summarize the influencing laws of hull form geometric parameters on ship resistance. Based on this knowledge base, a hybrid reasoning model for hull forms is designed. This model combines case - based reasoning (CBR), model - based reasoning (MBR), and rule - based reasoning (RBR) to fully utilize the knowledge in the knowledge base and obtain more accurate hull form design parameters.
ResultsThe research takes the hull form design of a 13,000 DWT bulk carrier in the Yangtze River as an example. Through the intelligent reasoning of the knowledge base, a series of hull form geometric parameters are obtained. After considering the layout constraints and parameter coupling, a parametric hull form scheme is generated. By substituting this scheme into the parametric geometric model, a geometric model of the ship is created. The total resistance of the initial ship type and the reasoning ship type is calculated using the full - viscous flow CFD software STAR - CCM +. The results show that compared with the initial ship type, the reasoning ship type achieves a drag reduction effect of 3.06%. Further analysis reveals that the reduction in total resistance is mainly due to the change in residual resistance. The optimized bow and stern shapes of the reasoning ship type result in a more uniform pressure distribution, reducing the pressure difference and thus the resistance.
ConclusionIn conclusion, the knowledge - driven intelligent design method of hull forms proposed in this study can significantly improve the efficiency and quality of hull form design. It can quickly generate reasoning hull form schemes that meet design requirements, which has important engineering application value. Looking ahead, future research will focus on two aspects. One is to establish knowledge bases for other ship performances such as wake flow and conduct multi - performance collaborative reasoning research. The other is to explore the generative design technology of hull forms, which combines artificial intelligence and optimization techniques to break through the traditional experience - based design model and create innovative ship types. This will further promote the development of the ship design industry.
-
0. 引 言
船体型线决定了船舶的航行性能，是船舶总体设计中最重要的内容之一。随着计算机技术的发展，基于计算流体力学（computational fluid dynamics，CFD）的船型智能优化方法已成为型线设计的重要研究方向。冯佰威等[1-3]结合基于仿真的设计技术（simulation based design，SBD），提出了船型多目标优化平台，该平台集成了CFD数值模拟技术、船体几何重构技术、优化技术和近似技术等，利用该平台，对多类船型进行了型线优化研究。Tran等[4]利用三次样条插值函数，实现了船体形状的Lackenby变形，并基于 CFD，Kriging代理模型和优化技术对一艘渔船进行船型优化，实现总阻力约降低8.8%。Kim等[5]选择29个参数变量对一艘小型船舶进行了参数化几何描述，通过结合深度神经网络模型和遗传算法，获得了最佳船体形状。
近年来，人工智能的快速发展为设计领域开拓了全新的方向。人工智能需要大量的知识用于推理和决策，其中的重点就是知识工程技术。在船舶领域，针对知识工程技术的研究目前主要集中在船舶主尺度确定、结构设计和布置设计等方面。杨少明[6]将知识工程技术用于求解多层甲板舱室布置问题，用产生式表示法和面向对象表示法对船舶生活舱室布局的知识予以了表示，并按舱室布局推理策略完成了知识推理。Cui等[7]针对集装箱船货舱结构设计，运用设计规则法和插值法，借鉴以往的成功案例指导了新船舶的结构设计。赵桐鸣[8]通过建立实船案例库和包含设计规范、专家知识等的规则库，基于多种推理算法实现了母型船的选型及设计方案的自动智能化生成。在船体型线设计领域，已有部分学者研究了型线参数与船舶性能之间的隐含关系，得到了船体型线的设计知识。张建仪等[9]构建了长江中下游直立首−双尾鳍散货船型线知识图谱，可反映该船型在不同方形系数和尺度比下不同型线参数的变化规律。叶萌等[10]采用粗糙集理论对KCS 集装箱船优化仿真数据进行数据挖掘，得到了船型设计变量与兴波阻力之间隐含的设计规则。Zheng等[11]采用敏感性分析和自组织映射神经网络，通过在双尾鳍船型优化数据中提取设计知识，分析了变量之间以及变量与目标函数之间存在的隐性关系。
本文拟结合知识工程技术，建立适用于长江货船型线设计的知识库及混合推理模型，开发基于知识驱动的船体型线智能设计平台，然后以长江13 000 DWT散货船为例，论述知识驱动的船体型线设计流程，最后对推理获得的型线方案进行验证。
1. 基于知识驱动的船体型线智能设计框架
基于知识驱动的船体型线智能设计框架如图１所示，主要包括用户层、应用层和知识库层，各层之间均能进行数据、信息和知识的双向传递。
![]()

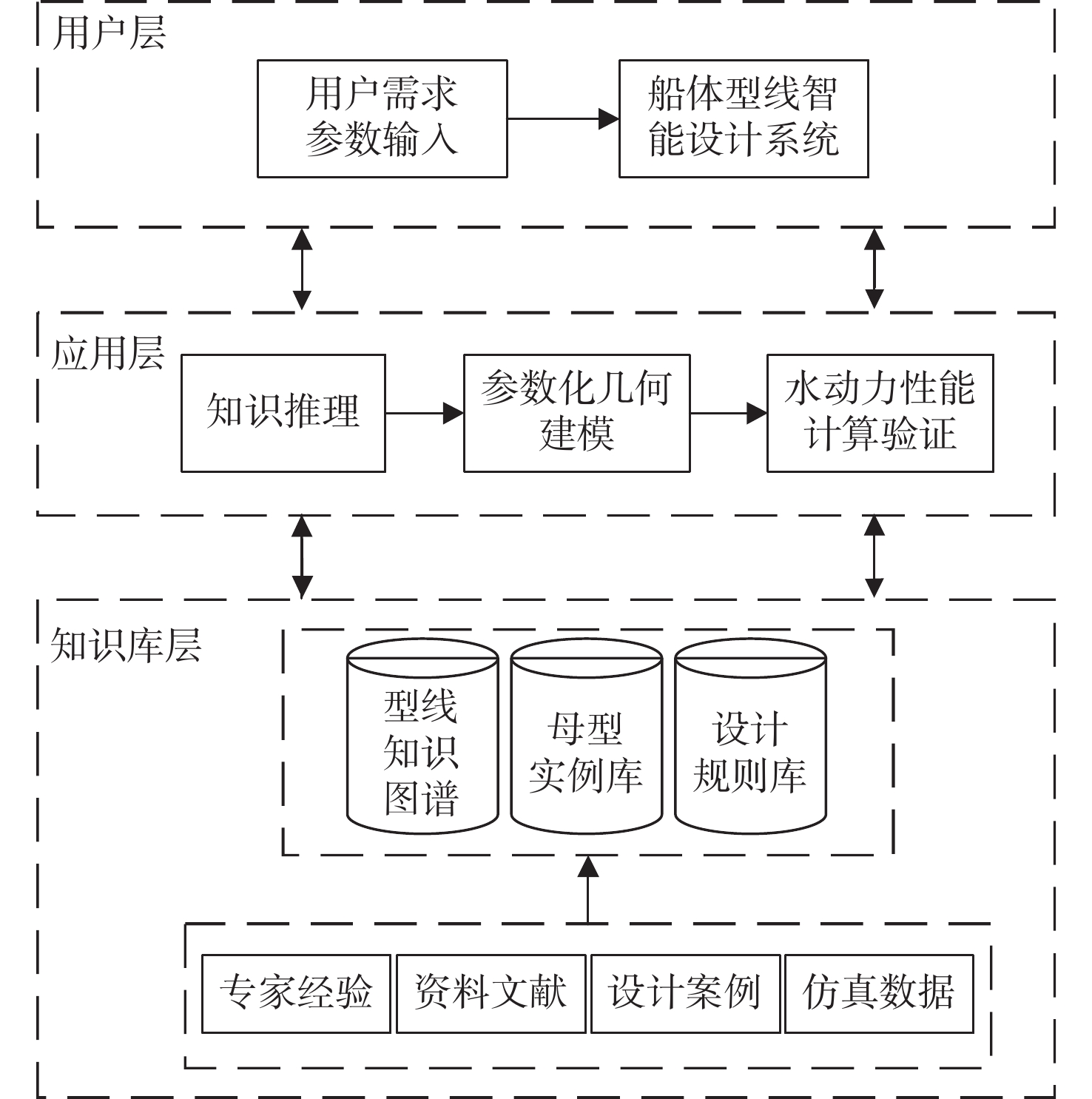

图 1 基于知识驱动的船体型线智能设计框架Figure 1. Intelligent design framework of hull form based on knowledge-driven1）用户层。用户输入设计船的主要要素需求，包括垂线间长L、型宽B、吃水T、方形系数CB、傅汝德数Fr，以及设计船的主要特征（包括船舶类型、首尾型、设计航速等）。
2）应用层。根据用户的设计要求，首先在母型库中检索相似的初始船型，然后利用知识推理模型进一步得到阻力性能优秀的船型特征参数，最后集成参数化几何建模软件CAESES，利用参数化设计模块生成船体曲面的三维几何模型。
3）知识库层。对专家经验、实船设计资料、优化仿真数据、船舶设计原理及规范等知识进行合理有效的获取、表示、分类和管理，以总阻力性能为重点关注对象，建立船体型线设计知识库。
2. 型线知识库构建
本文构建的知识库如图2所示，包括型线知识图谱、母型实例库和设计规则库，是后续进行知识推理的基础与核心。
2.1 母型实例库
本文将针对长江货船船型建立实例库，并将若干母型船设计实例存储于关系数据库MySQL。这些设计实例均采用参数化的表达方法并基于CAESES软件构建几何模型，具体实现过程参见文献[12]。构建几何模型的重要参数主要包括：
1）全局几何特征参数：平行中体长度比、进流段长度比、去流段长度比、浮心纵向位置等；
2）局部几何特征参数：设计水线进流角及去流角、球鼻艏参数、艉鳍参数等。
母型实例库所用的船舶特征属性包括船舶编号、船舶名称、船舶类型、艏型、艉型、垂线间长、长宽比、宽度吃水比、方形系数及设计航速。各个实例对应的结构属性由该实例的参数化几何模型、适用的型线知识图谱类型以及适用的设计规则库类型组成。后续，可通过SQL语言，根据特征属性对相似实例进行检索，从而得到设计所需的参数化几何模型和知识库种类。建立的母型实例库如表1和表2所示。
表 1 母型实例表（特征属性）Table 1. Parent case table (feature attributes)船舶编号 船舶名称 艏型 艉型 船长/m 长宽比 宽度吃水比 方形系数 设计航速/kn 1 7 500 t散货船 直艏 双艉鳍 128 7.901 3.115 0.864 9.7 2 6 000 t散货船 球鼻艏 双艉鳍 105.6 5.677 3.407 0.862 11.9 3 4 500 t液货船 直艏 双艉 102.8 6.346 3.857 0.84 9.7 4 3 000 t散货船 倾斜艏 双艉 100.2 6.185 6.75 0.8 10.8 5 600 TEU集装箱船 直艏 双艉 126.9 6.609 3.491 0.867 10.8 … … … … … … … … … 表 2 母型实例表（结构属性）Table 2. Parent case table (structural attributes)船舶编号 参数化模型 图谱类型 设计规则库类型 1 7 500 t散货船参数化几何模型 直艏双尾鳍图谱 货船规则库 2 6 000 t散货船参数化几何模型 球鼻艏双尾鳍图谱 货船规则库 3 4 500 t液货船参数化几何模型 直艏双尾图谱 货船规则库 4 3 000 t散货船参数化几何模型 倾斜艏双尾图谱 货船规则库 5 600 TEU集装箱船参数化几何模型 直艏双尾图谱 货船规则库 … … … … 2.2 型线知识图谱

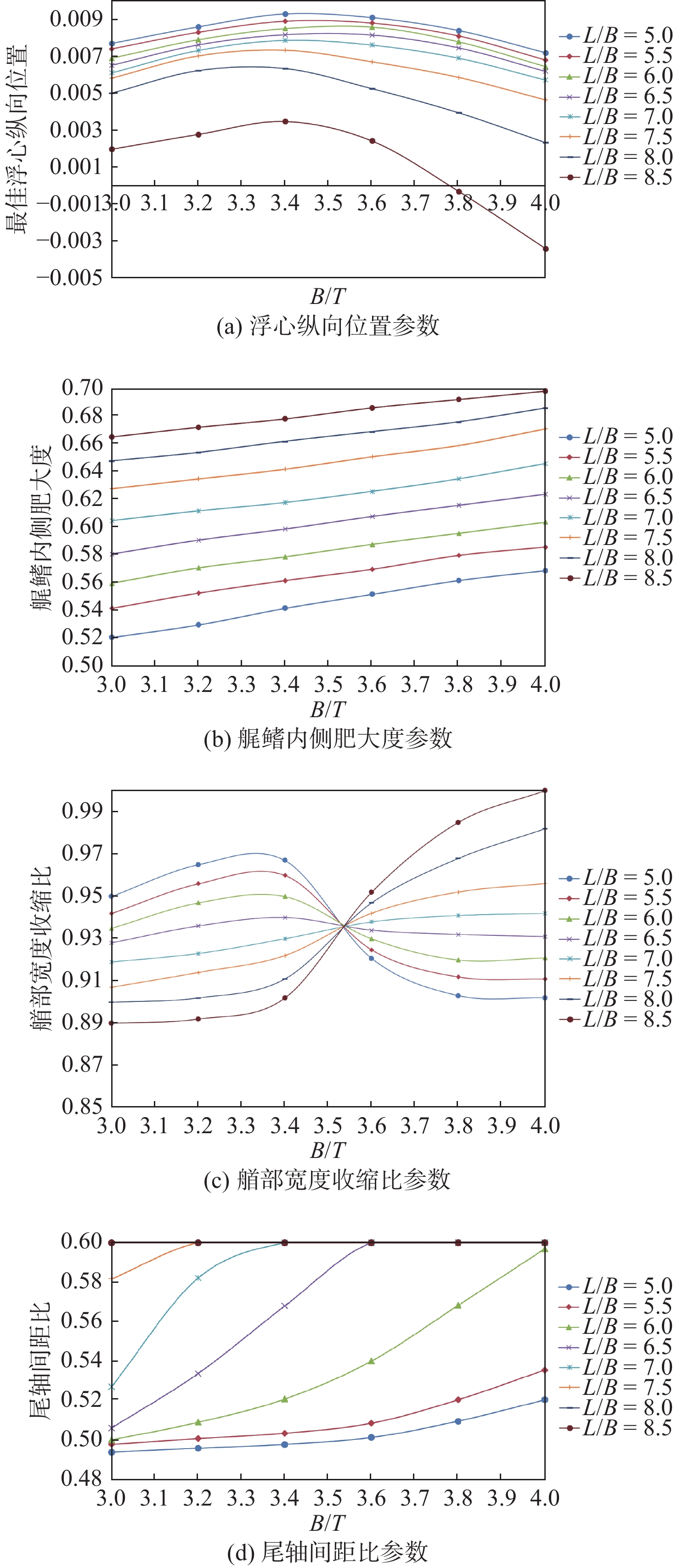

型线知识图谱构建的主要流程参见文献[9]。该型线知识图谱为不同方形系数下若干型线参数（浮心纵向位置、尾鳍内侧肥大度、尾轴间距比、首部宽度收缩比）随尺度比L/B，B/T的变化曲线，该曲线反映出了型线几何特征参数与总阻力性能之间的映射关系。部分型线知识图谱曲线如图3所示。
2.3 设计规则库

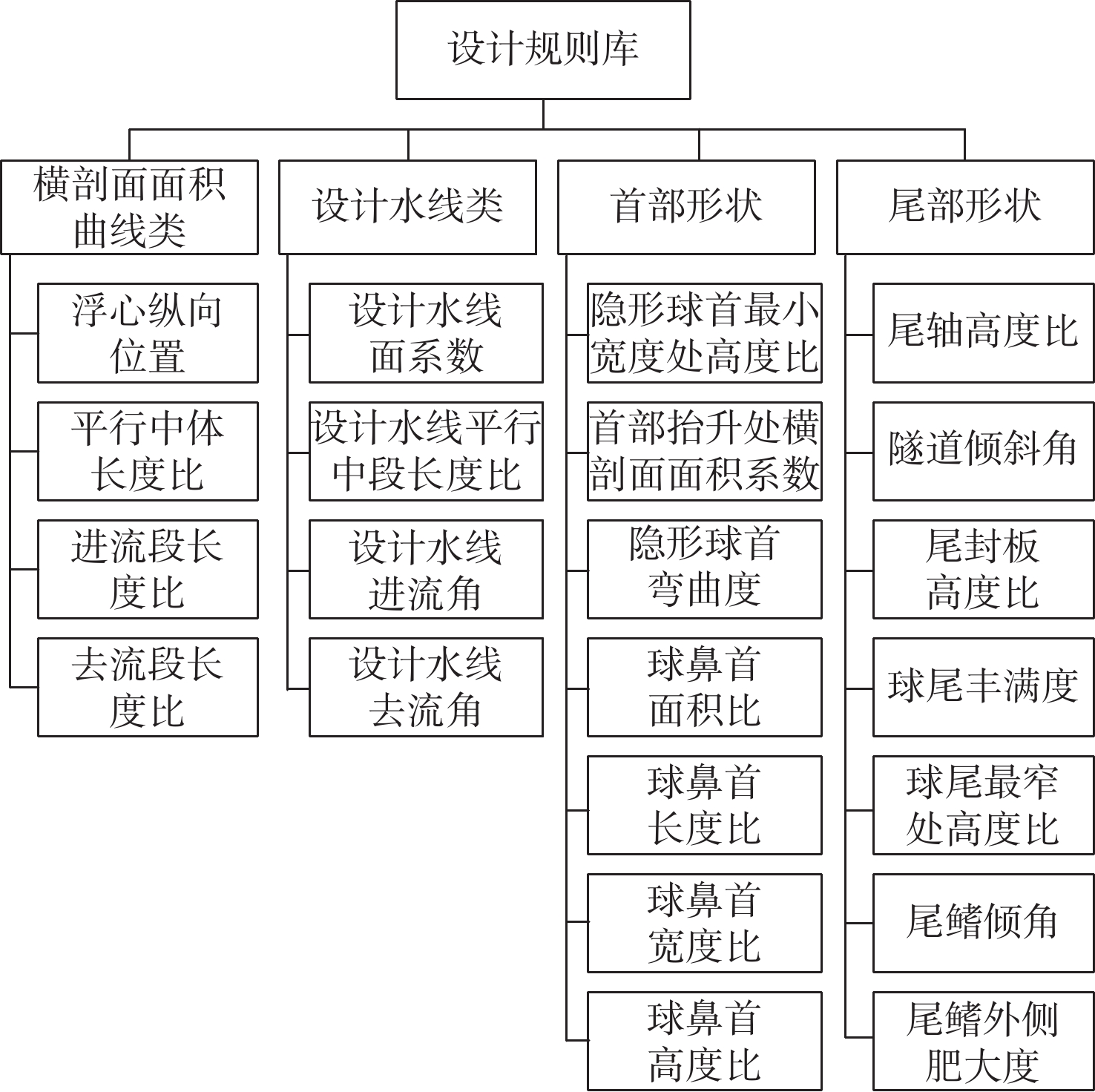

本文基于型线几何参数对船舶阻力的影响规律，建立了如图4所示型线设计规则库。
以文献[13]中对满载水线进流角的描述为例，如表3所示。表中：CP为设计船的棱形系数。
表 3 满载水线进流角的推荐取值范围Table 3. The recommended range of inflow angle of full load waterlineCP Fr 满载水线首端进流角取值/(°) >0.78 30°～40° 0.75～0.78 Fr<0.182 26°～28° 0.70～0.75 Fr = 0.182～0.194 12°～26° 0.65～0.70 Fr = 0.194～0.238 12°～18° 0.60～0.65 Fr>0.238 6°～12° 对于满载水线进流角的取值范围，规则知识可以表示为：
规则001：if CP>0.78，Then 30°<进流角<40°；
规则002：if 0.75<CP<0.78 and Fr<0.182，Then 26°<进流角<28°；
……
……
……
规则005：if 0.60<CP<0.65 and Fr>0.238，Then 6°<进流角<12°。
3. 型线知识推理模型

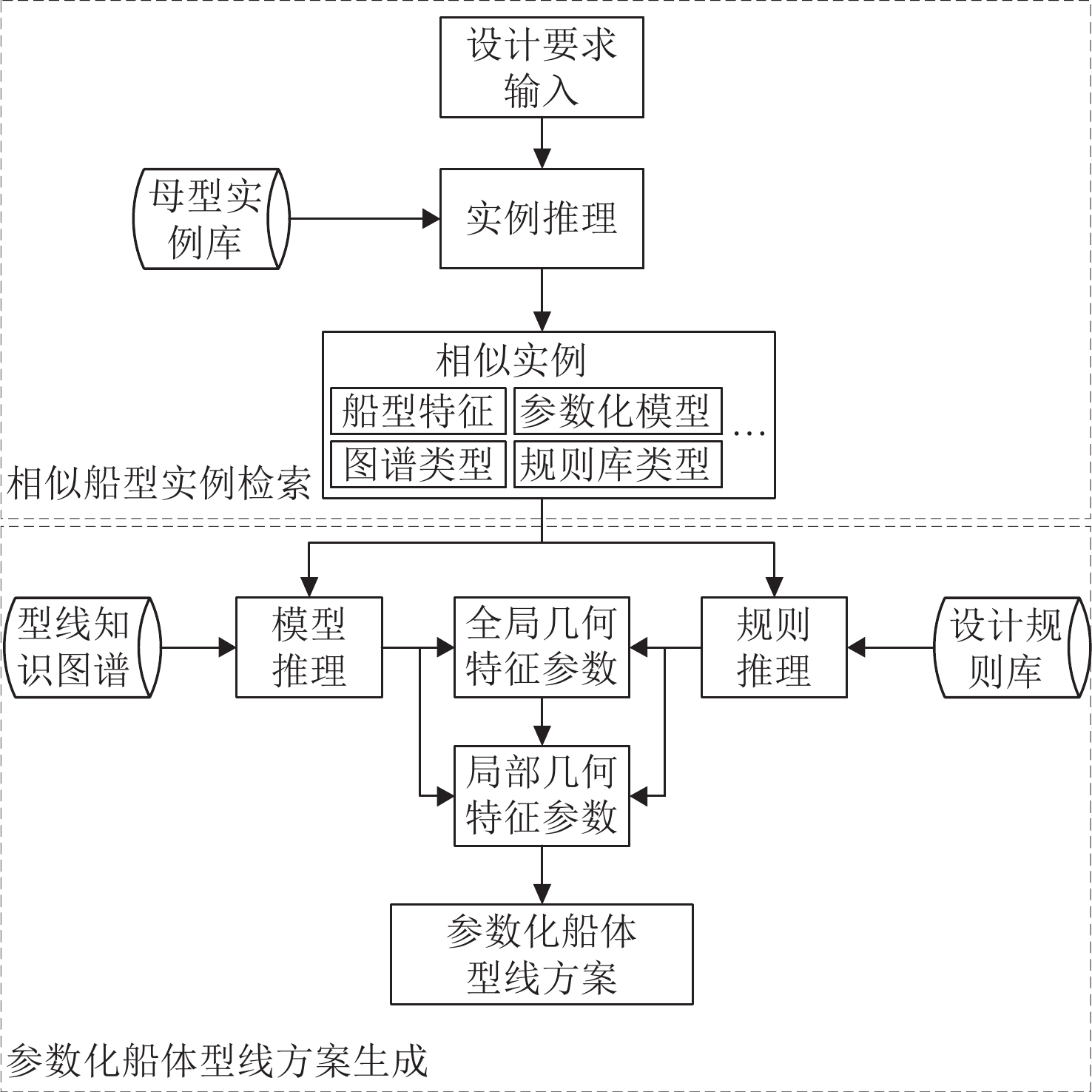

本文母型实例库、型线知识图谱和设计规则库分别采用实例推理（case based reasoning，CBR）、模型推理（model based reasoning，MBR）和规则推理（rule based reasoning，RBR）[14]，建立的推理模型如图5所示。主要分为以下3个步骤：
1）根据输入的设计船的需求，针对母型实例库检索得到相似船型实例，并输出相似实例的结构属性（适用的参数化几何模型、图谱类型、设计规则库类型）作为后续设计所需的模型及知识库来源，以便于进一步调整型线几何参数。
2）针对相应的型线知识图谱和设计规则库，分别采用模型推理和规则推理得到其中的型线全局几何特征参数值或取值范围，用以控制船体全局型线形状。
3）得到型线局部几何特征参数值或取值范围，控制船体局部的型线形状，然后结合全局几何特征参数，共同构成设计船的型线参数方案。
3.1 母型实例库知识推理
利用最近邻搜索法（nearest neighbor search，NNS）进行母型船实例检索。NNS的核心在于计算概念距离、分配权重以及计算相似程度，本文选择带有权重的欧式距离公式，表达形式如下：
d(x,y)=√n∑i=1wi|xi−yi|2 (1) 式中：xi为设计案例的第i个特征属性；yi为库中已有案例的第i个特征属性；n为特征属性的种类个数；wi为第i个特征属性的权重。
假设每个特征属性对相似度的影响程度均为1/n，根据相似度公式[8]计算输入的船型特征与库中母型实例船型特征之间的相似程度，从而获得最相似实例。相似度公式为
S(x,y)=11+d(x,y) (2) 3.2 型线知识图谱推理

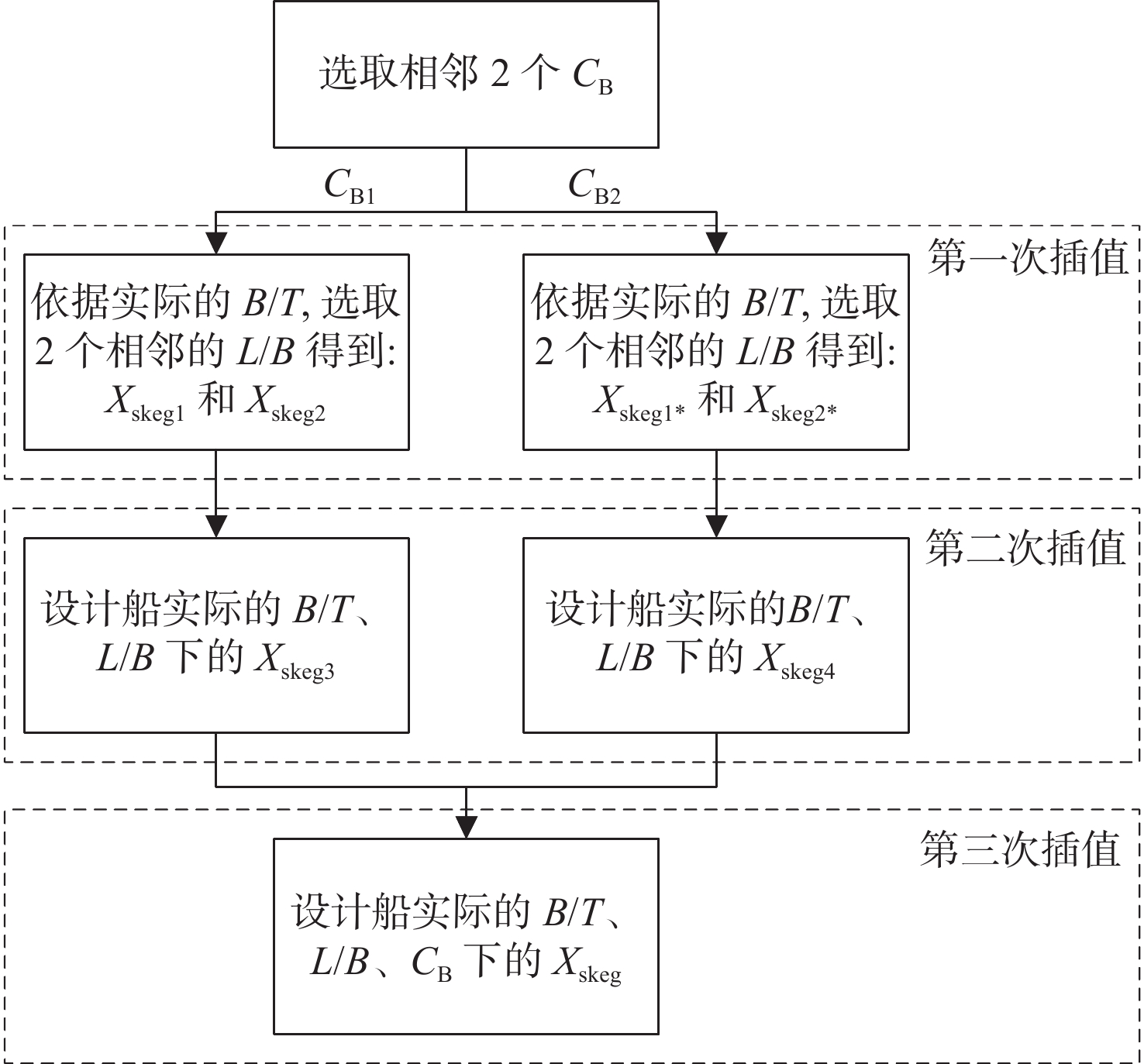

利用构建型线知识图谱的网格化数据集，根据知识图谱反映出的型线参数变化规律，建立型线参数关于CB，L/B，B/T的分步插值推理模型，插值公式见式（3），从而依据图谱曲线推理获得实际CB，L/B，B/T下的图谱参数值。以图谱参数艉鳍内侧肥大度Xskeg为例，推理模型如图6所示，主要流程[9]如下：
1）选定相邻的2个CB（CB1和CB2）：对CB1，首先根据用户给定的主尺度要素确定船舶实际的B/T和L/B，然后在型线知识图谱中选择2个相邻的L/B，分别插值得到2套参数值Xskeg1*和Xskeg2*；
2）根据实际L/B的值插值得到该CB对应的参数值Xskeg3；
3）同理，对CB2根据实际的L/B插值得到参数值Xskeg4；
4）最终，根据Xskeg3和Xskeg4插值得到实际的Xskeg。
L(x)=y0x−x1x0−x1+y1x−x0x1−x0 (3) 3.3 设计规则库知识推理

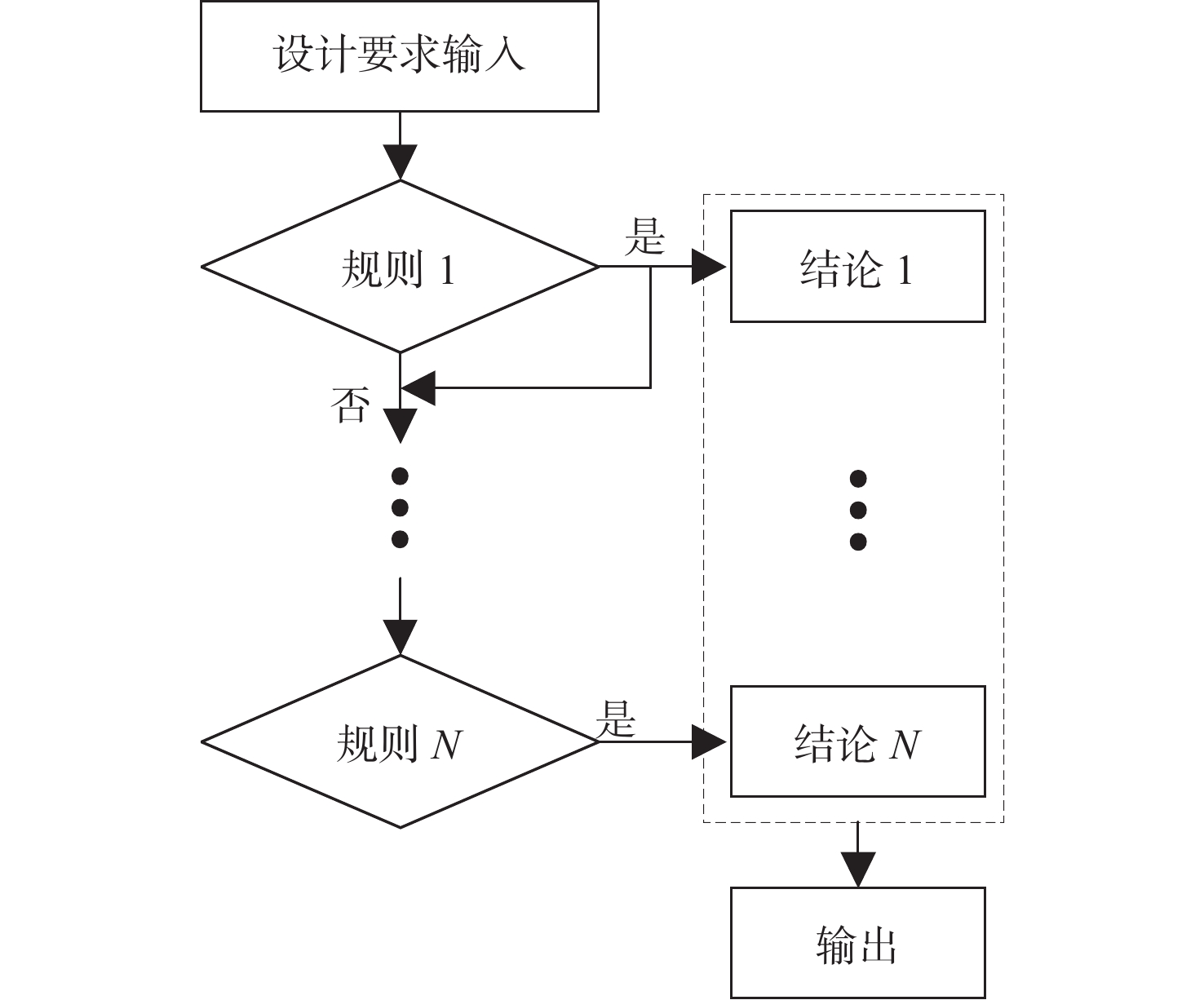

设计规则库推理采用规则推理，基于产生式规则对问题进行匹配，其基本流程为：根据用户输入的设计参数，对规则库中存储的规则按照顺序逐项进行条件判别，若满足规则便输出对应的结论，不满足，则跳过该规则，直至完成所有规则的判别。流程如图7所示。
具体的推理过程为：用户输入设计船的主尺度、方形系数和傅汝德数等初始条件，计算机对库中几何参数的设计规则依次进行条件匹配。以2.3节列出的满载水线进流角设计规则为例，若设计船的CP = 0.76，Fr = 0.18，首先针对规则001进行匹配，若不满足其条件（CP>0.78），便舍去；对于匹配规则002，若满足条件（0.75<CP<0.78且Fr<0.182），则输出规则002的结论（26°<进流角<28°），至此，完成对该型线几何参数的推理。对图4所示的设计规则库中所有型线几何参数依次进行类似的匹配后，即可获得设计规则库的最终推理结果。
4. 船体型线智能设计流程

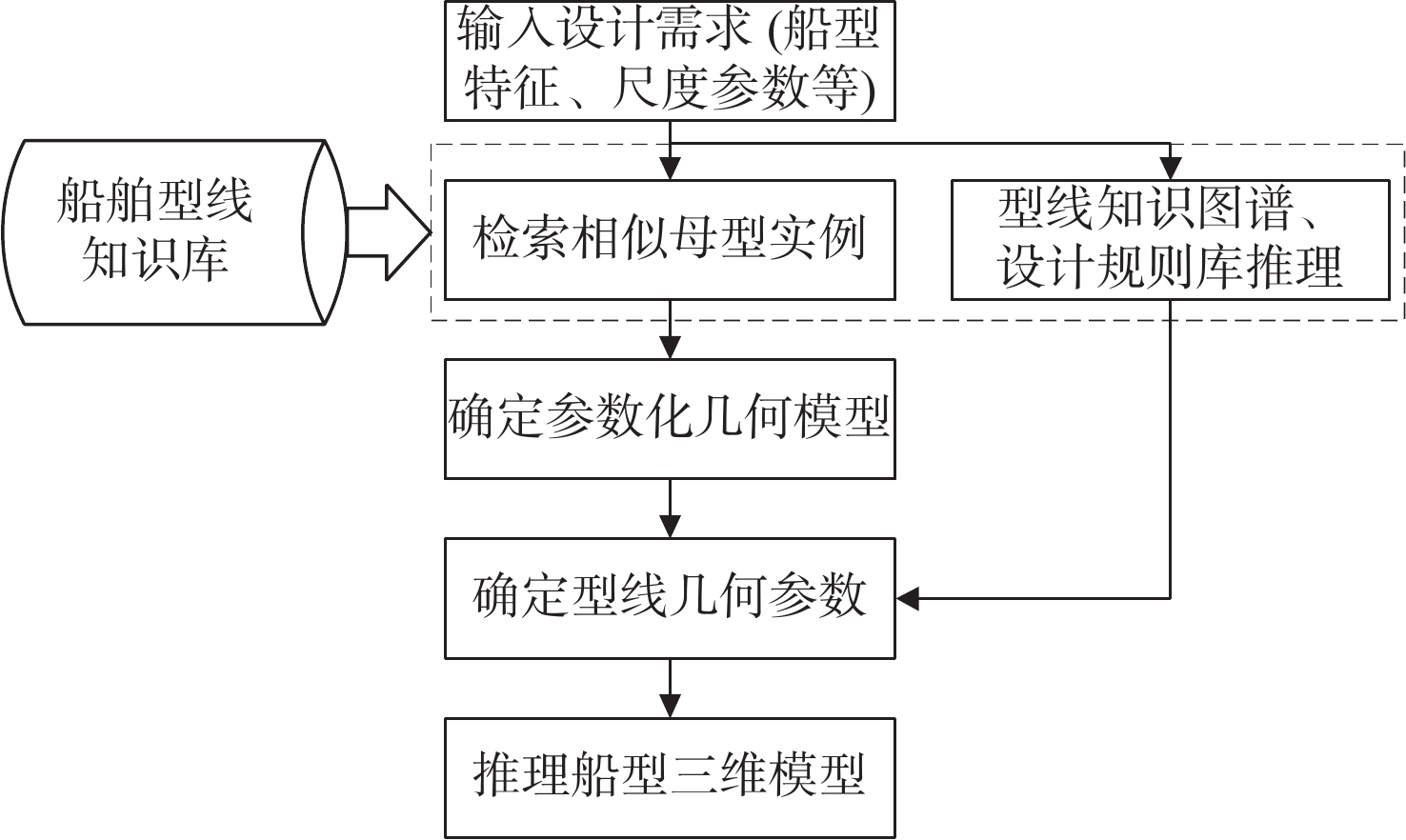

依据前文构建的知识库和知识推理方法，结合基于CAESES的参数化建模技术，最终形成基于知识驱动的船体型线智能设计方法。具体设计流程如图8所示，主要步骤如下：
1）用户输入待设计船的设计需求，包括船舶类型、艏型、艉型、垂线间长、型宽、吃水、方形系数、中横剖面系数及设计航速。
2）确定合适的参数化几何模型。基于NNS，以船舶类型、艏型、艉型、垂线间长、长宽比、宽度吃水比、方形系数和设计航速这8种船型特征属性作为检索相似船型的依据，计算出母型实例库中每个实例与用户需求之间的相似度，从而选出最相似的实例，并得到该实例的参数化几何模型。后续，可通过改变其几何特征参数实现尺度变换和局部曲面变形。
3）确定型线几何参数值。对于型线知识图谱，根据设计需求的方形系数、长宽比和宽度吃水比，推理获得图谱中的型线几何参数值；对于设计规则库，根据设计需求的主尺度、方形系数、中横剖面系数及设计航速，推理得到对应的规则结论（库中型线几何参数推荐值或范围）。将上述推理结果与设计船的尺度需求进行汇总，即构成参数化船体型线方案。
4）将参数化船体型线方案代入参数化几何模型，可快速生成阻力性能良好的船体型线及三维模型。
5. 应用案例
本文将以长江13 000 DWT散货船的型线设计为例，来说明基于知识驱动的船体型线智能设计方法的可行性。具体流程如图9所示。
![]()

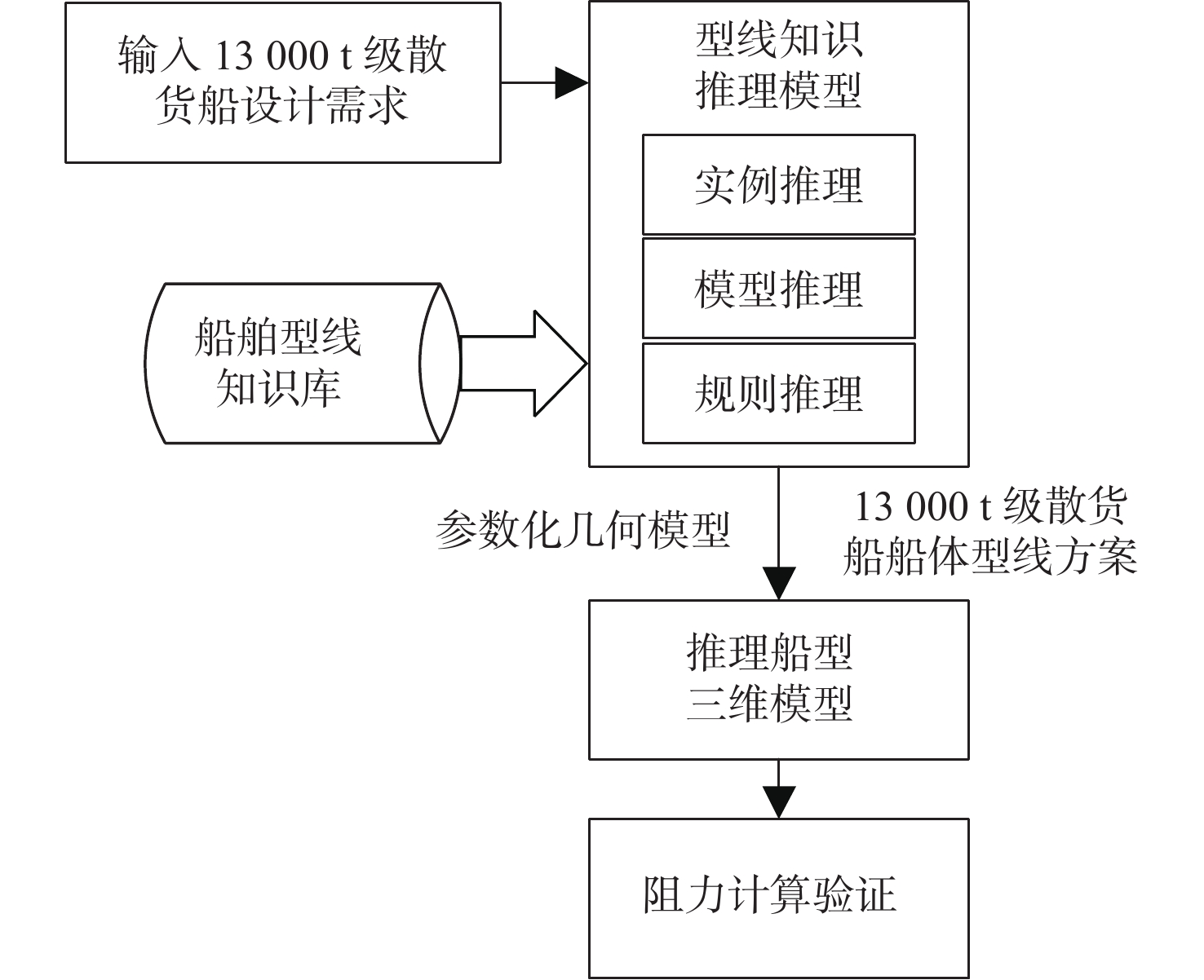

图 9 型线智能设计方法应用流程Figure 9. Application process of intelligent design method of hull form5.1 船体型线方案生成
长江13 000 DWT散货船为直艏−双艉船型，L/B = 5.825 7，B/T = 3.963 6，船舶主要参数如表4所示。
表 4 长江13 000 DWT散货船主要参数Table 4. Main parameters of 13 000 DWT bulk carrier in Yangtze river参数 数值 垂线间长/m 127 总长/m 130 型宽/m 21.8 设计吃水/m 5.5 方形系数 0.865 4 设计航速/kn 10.0 设计流程如下：
1）首先进行实例推理，得出适用的参数化模型、型线知识图谱类型和设计规则库类型。实例库中相似船型的相似度如表5所示。选择相似度最大的船型，推荐型线知识图谱为直艏−双艉鳍货船图谱，设计规则库选择货船规则库。
表 5 实例库中船型的相似度Table 5. Similarity of ship types in case base相似度 船舶名称 艏型 艉型 船长/m 长宽比 宽度吃水比 方形系数 设计航速/kn 0.930 12 000 t散货船 直艏 双艉 128 5.872 3.633 0.88 9.7 0.735 7 500 t散货船 直艏 双艉鳍 128 7.901 3.115 0.864 9.7 0.727 600 TEU集装箱船 直艏 双艉 126.9 6.609 3.491 0.867 10.8 0.720 4 500 t液货船 直艏 双艉 102.8 6.346 3.857 0.84 9.7 0.678 6 000 t散货船 球鼻艏 双艉鳍 105.6 5.677 3.407 0.862 11.9 0.662 400 TEU集装箱船 直艏 双艉鳍 128 7.901 3.115 0.878 10.8 … … … … … … … … … 2）基于直艏−双艉鳍货船型线知识图谱和货船设计规则库，得到型线全局几何特征参数值或取值范围，如表6所示。
表 6 全局几何特征参数Table 6. Global geometric feature parameters参数 推理值 平行中体长度比 0.389 6～0.549 6 进流段长度比 0.201～0.300 设计水线面系数 0.896 5～0.936 5 设计水线平行中段长度比 1.2～1.7 浮心纵向位置 0.005 6 3）得到型线局部几何特征参数值或取值范围，如表7所示。
表 7 局部几何特征参数Table 7. Local geometric characteristic parameters参数 推理值 设计水线进流角/(°) 31.2～41.2 设计水线去流角/(°) 0～30 隐形球鼻艏最小宽度处高度比 0.77～0.83 艏部抬升处横剖面面积系数 0.76～0.84 隐形球鼻艏弯曲度 0.86～0.96 艉鳍倾角/(°) 14～20 艉轴高度比 0.2～0.4 隧道倾斜角/(°) 15～20 艉鳍外侧肥大度 0.65～0.75 尾封板高度比 0.6～0.8 艏部宽度收缩比 0.906 5 尾轴间距比 0.522 5 艉鳍内侧肥大度 0.570 9 4）考虑到船东提出的布置约束（例如，尾轴高度、齿轮箱布置等），以及部分参数存在变形耦合的情况，在表6和表7中选取部分合适的全局和局部几何特征参数，其参数值为取值范围的中值，然后结合主尺度参数，生成参数化的船体型线方案，如表8所示。
表 8 参数化船型方案Table 8. Parameterized ship form scheme参数 数值 垂线间长/m 127 长宽比 5.825 7 宽度吃水比 3.963 6 方形系数 0.865 4 浮心纵向位置 0.005 6 艏部宽度收缩比 0.906 5 尾轴间距比 0.522 5 艉鳍内侧肥大度 0.570 9 隐形球鼻艏最小宽度处高度比 0.8 艏部抬升处横剖面面积系数 0.8 隐形球鼻艏弯曲度 0.91 隧道倾斜角/(°) 18 艉鳍外侧肥大度 0.7 尾封板高度比 0.7 5.2 几何模型生成及阻力性能计算
将4.1节的参数化船体型线方案代入实例推理得出的参数化几何模型，最终生成的几何模型如图10所示。
![]()
图 10 长江13 000 DWT散货船推理船型几何模型Figure 10. Geometric model of 13 000 DWT bulk carrier in Yangtze River by reasoning将初始船型和推理船型的几何模型按1∶25的缩尺比进行缩放，使用全黏性流CFD计算软件STAR-CCM+进行模型尺度的总阻力计算。计算域前边界取1.5倍船长，后边界取2.5倍船长，对船体表面、船体周围及自由液面和开尔文波处进行网格加密，同时保证船体表面Y+值在正常范围内，最终生成的网格数量约为180×104，网格分布图如图11所示。湍流模型采用k-ε模型，时间步长设置为0.02 s，在设计航速下对初始船型和推理船型进行总阻力数值仿真。

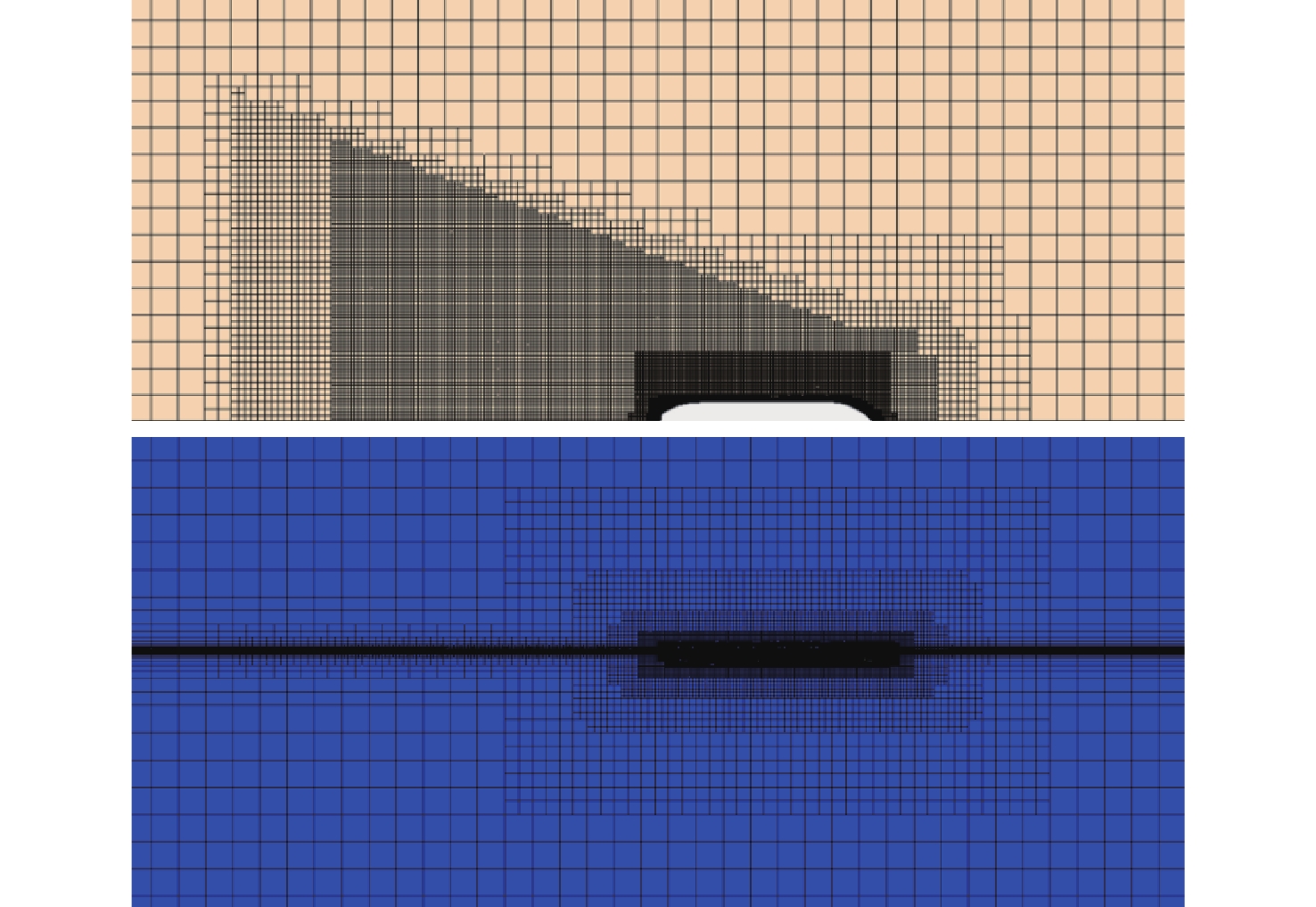

为了验证CFD计算的精度，本文选取了5种不同的网格基础尺寸，计算结果如表9所示。从中可以看出，后3种网格之间的阻力差值不到1%，从计算精度和计算时间这两方面综合考虑，选取数量约为170×104的网格作为阻力计算的标准。
表 9 不同网格计算结果Table 9. Calculation results of different grids网格数量 总阻力/N 相对变化/% 52×104 13.40 − 99×104 12.98 −3.13 172×104 13.06 0.62 261×104 13.12 0.46 359×104 13.10 −0.15 5.3 推理船型阻力性能对比分析

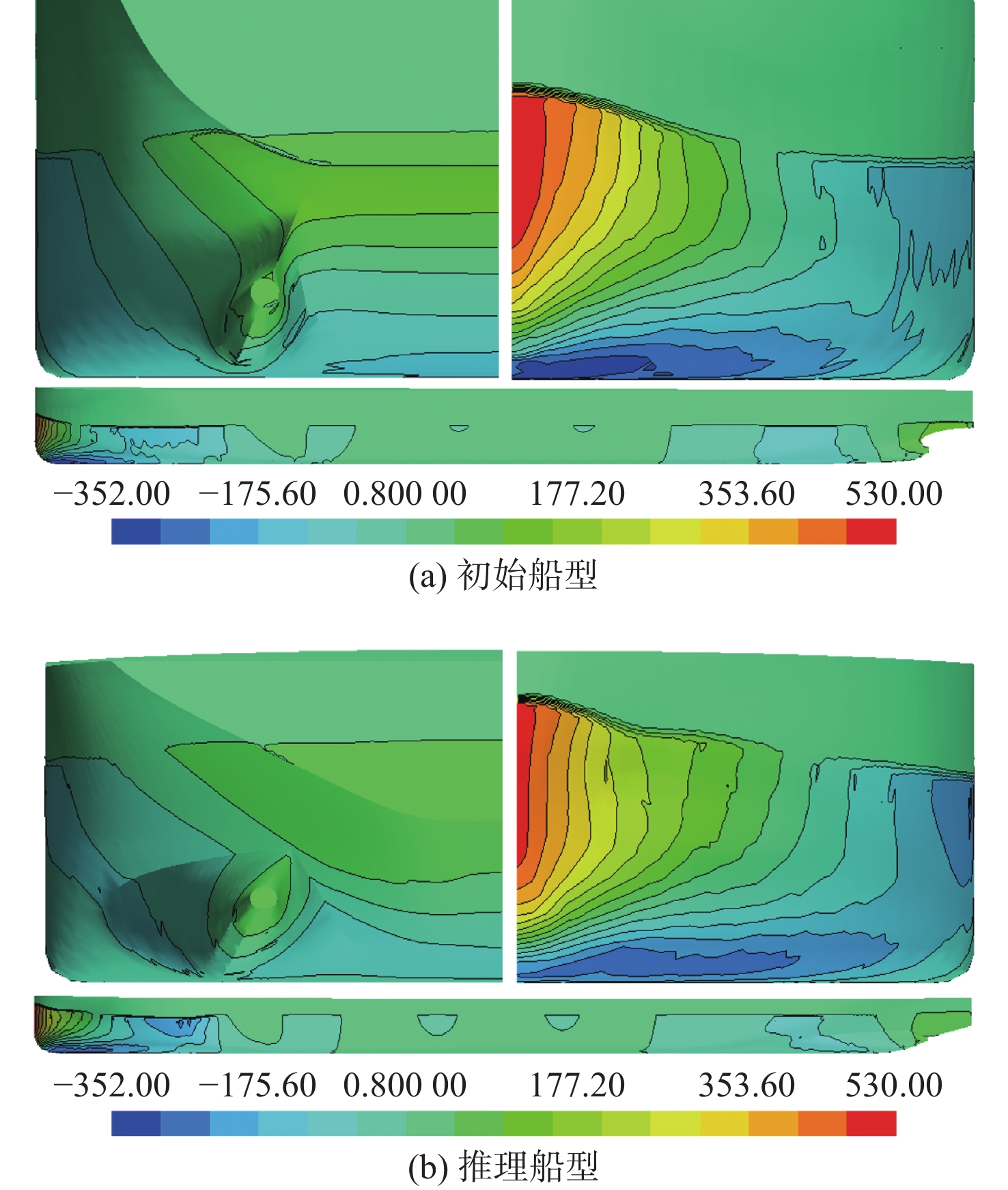

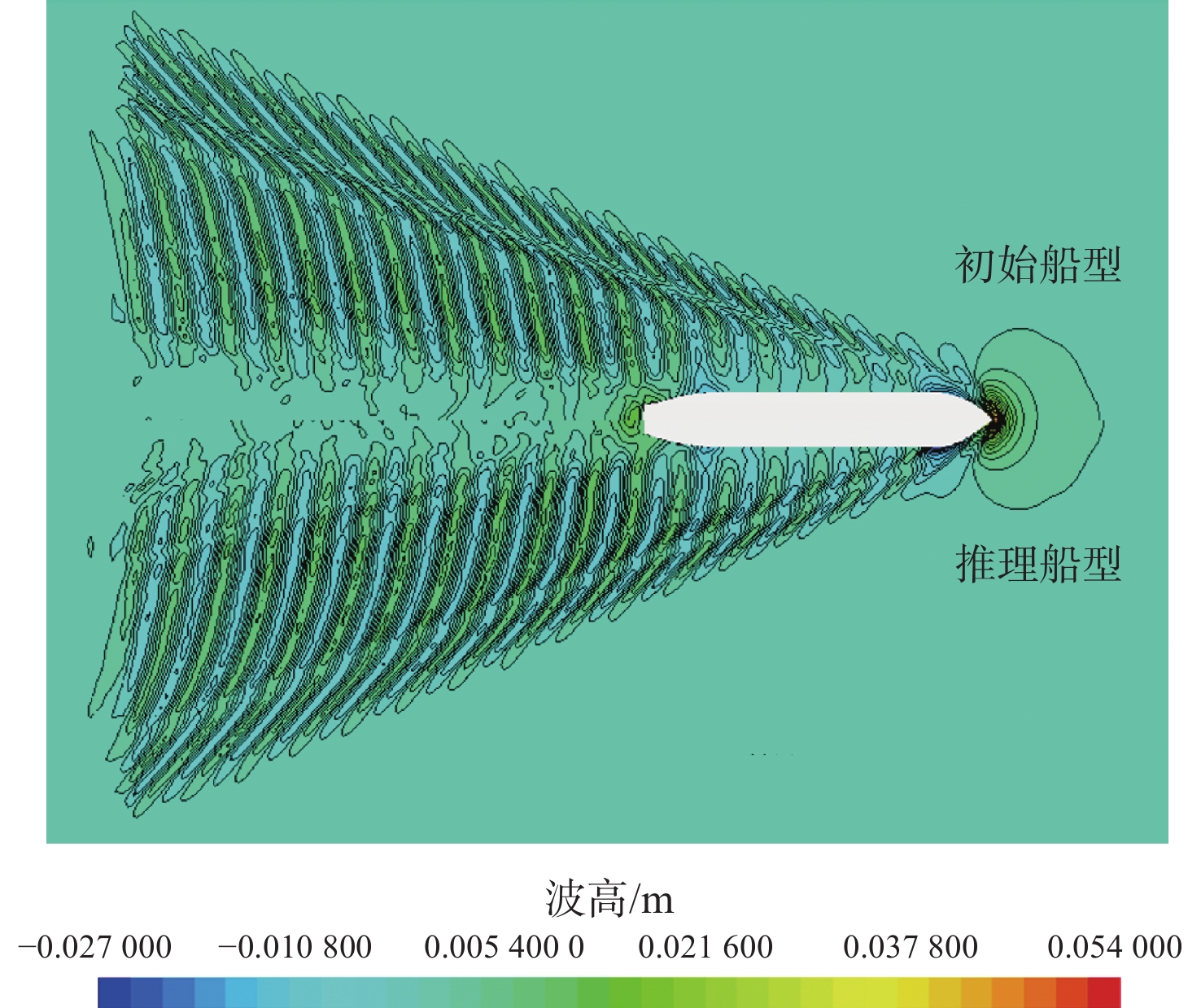

长江13 000 DWT散货船初始船型和推理船型的阻力计算结果与部分静水力数据的对比如表10所示，从中可见，推理船型的模型总阻力和初始船型相比降低了3.06%。图12所示为初始船型和推理船型的型线对比情况，图13所示为船体表面压力分布对比，图14所示为自由液面兴波对比。由表10中数据可以发现，推理船型的排水体积略有增大，但湿表面积有所降低，故而导致推理船型的摩擦阻力略微下降，但下降数值不大，可见总阻力的下降主要是由于剩余阻力的变化。分析图13，发现对于艏部压力分布，推理船型的高压区面积更小，而船底低压区的绝对数值不大，因此推理船型船首的压力差较小，压力分布更加均匀；同理，对于艉部压力分布，推理船型的压力差也较小，压力分布更加均匀。
表 10 静水力及阻力结果对比Table 10. Comparison of hydrostatic and resistance results参数 初始船型 推理船型 排水体积/m3 13 175.7 13 180.5 浮心位置/m 64.71 63.70 湿表面积/m2 3 837.9 3 829.9 摩擦阻力/N 10.24 10.16 模型总阻力/N 13.06 12.66 模型阻力差值/% −3.06 ![]()
图 12 推理船型（红）与初始船型（黑）型线对比Figure 12. Comparison of hull forms of the reasoning ship (red) and the initial ship (black)结合推理型线的几何参数以及推理船型与初始船型的型线对比可以看出，2种船型的首、尾部型线存在明显区别。由于对隐形球鼻艏最小宽度处高度比（推理值0.8）、艏部抬升处横剖面面积系数（推理值0.345）、隐形球鼻艏弯曲度（推理值0.91）、艏部宽度收缩比（推理值0.906 5）这些艏部参数进行了基于知识库的推理，使得变形生成的推理船型的隐形球鼻艏内凹部分变得更加明显，艏部更加瘦削，艏部横剖面的U形程度更大，可以减小兴波阻力。同理，对于艉部，在对隧道倾斜角（推理值18）、尾封板高度比（推理值0.7）、尾轴间距比（推理值0.522 5）、艉鳍内侧肥大度（推理值0.570 9）和艉鳍外侧肥大度（推理值0.7）这些艉部参数进行推理后，推理船型的尾部横剖面更趋于V形剖面，有利于水流沿纵剖线方向流动且不易发生分离，对阻力性能有利。而初始船型并未对这些船体部位以及型线几何参数进行有针对性的设计（基于阻力性能），其型线仍有较大的设计优化空间。
6. 结 论
本文提出了一种基于知识驱动的船体型线智能设计方法框架，主要包括用户层、应用层和知识库这三大主体。构建了适用于型线设计的知识库，用于存储实例类知识、型线知识图谱和规则类知识，并采用多种推理方法对型线几何参数进行了知识推理，随后以长江13 000 DWT散货船的型线设计为例进行了验证研究，首先从母型实例库检索出相似的案例，确定适用的参数化模型、型线知识图谱类型和设计规则库类型；然后，利用型线知识图谱模型和设计规则库推理出设计船的全局几何特征参数和局部几何特征参数，并生成推理船型；最后，利用CFD进行了验证，结果显示推理船型的阻力性能良好，说明基于知识驱动的船体型线智能设计方法可以快速生成满足设计需求的推理型线方案，具有重要的工程应用价值。
未来，将从以下2个方面开展相关研究：
1）本文构建的知识库主要是针对船舶阻力性能，未来，可建立伴流等其他性能的知识库，进一步开展船舶多性能协同推理研究。
2）本文主要是基于现有经验或是已有船型资料开展型线知识库的构建，未来，可开展船体型线生成式设计技术研究，该技术拟结合人工智能及优化技术，从而突破现有的基于经验的设计模式，进而产生突破常规的创新船型。
-
![]()
图 1 基于知识驱动的船体型线智能设计框架
Figure 1. Intelligent design framework of hull form based on knowledge-driven
![]()
图 9 型线智能设计方法应用流程
Figure 9. Application process of intelligent design method of hull form
![]()

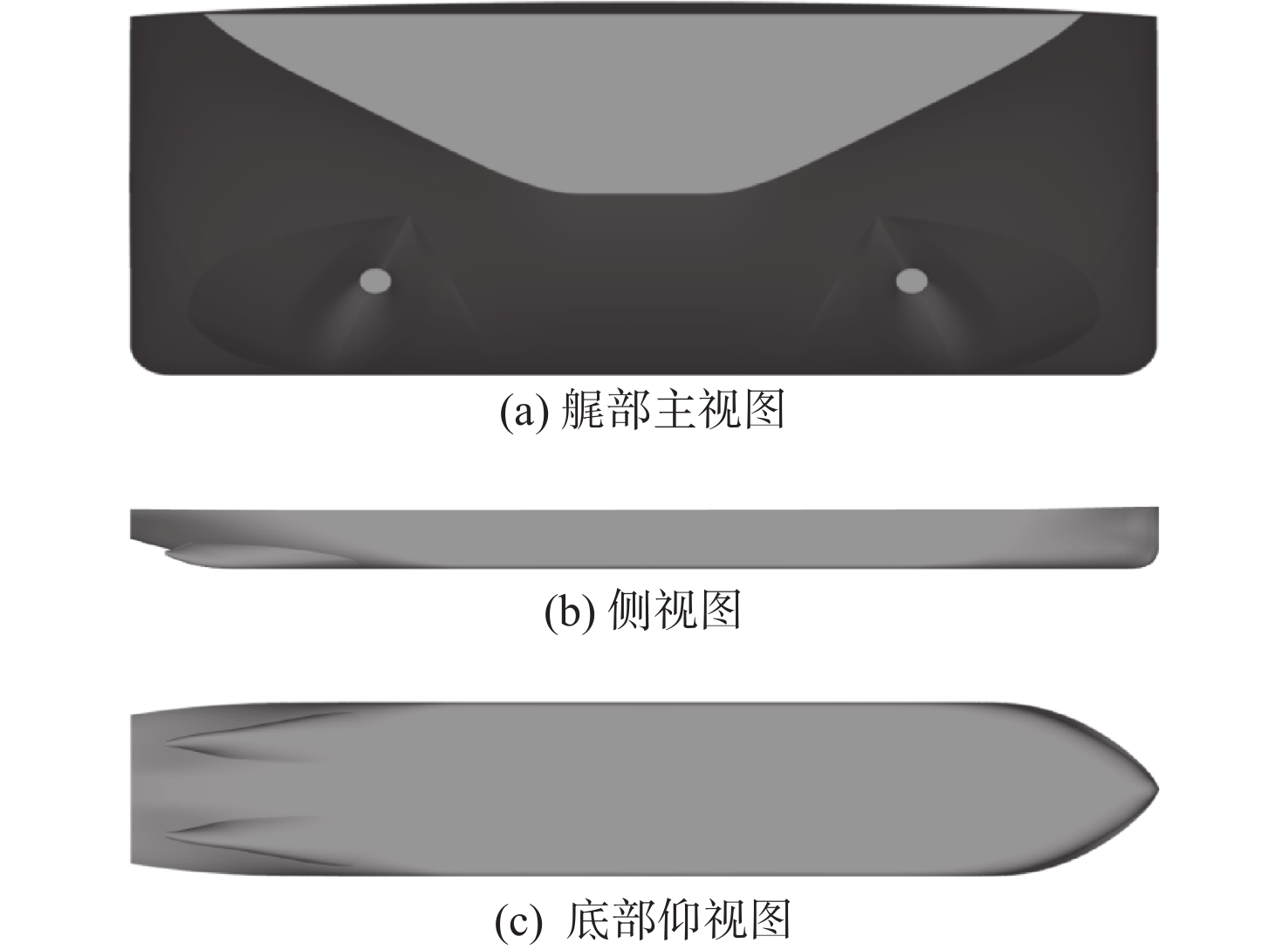

图 10 长江13 000 DWT散货船推理船型几何模型
Figure 10. Geometric model of 13 000 DWT bulk carrier in Yangtze River by reasoning
![]()

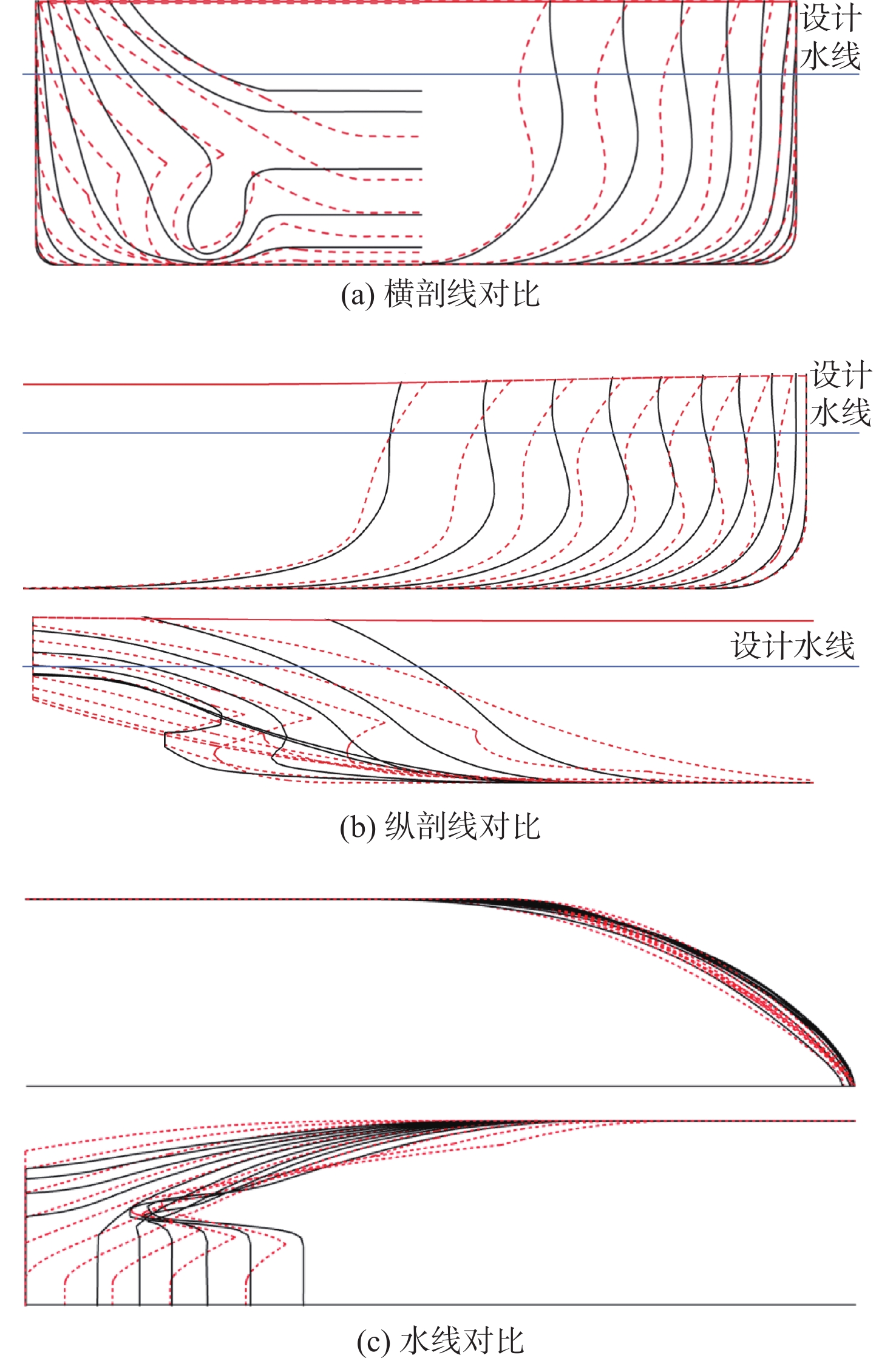

图 12 推理船型（红）与初始船型（黑）型线对比
Figure 12. Comparison of hull forms of the reasoning ship (red) and the initial ship (black)
表 1 母型实例表（特征属性）
Table 1 Parent case table (feature attributes)
船舶编号 船舶名称 艏型 艉型 船长/m 长宽比 宽度吃水比 方形系数 设计航速/kn 1 7 500 t散货船 直艏 双艉鳍 128 7.901 3.115 0.864 9.7 2 6 000 t散货船 球鼻艏 双艉鳍 105.6 5.677 3.407 0.862 11.9 3 4 500 t液货船 直艏 双艉 102.8 6.346 3.857 0.84 9.7 4 3 000 t散货船 倾斜艏 双艉 100.2 6.185 6.75 0.8 10.8 5 600 TEU集装箱船 直艏 双艉 126.9 6.609 3.491 0.867 10.8 … … … … … … … … …
下载: 导出CSV
表 2 母型实例表（结构属性）
Table 2 Parent case table (structural attributes)
船舶编号 参数化模型 图谱类型 设计规则库类型 1 7 500 t散货船参数化几何模型 直艏双尾鳍图谱 货船规则库 2 6 000 t散货船参数化几何模型 球鼻艏双尾鳍图谱 货船规则库 3 4 500 t液货船参数化几何模型 直艏双尾图谱 货船规则库 4 3 000 t散货船参数化几何模型 倾斜艏双尾图谱 货船规则库 5 600 TEU集装箱船参数化几何模型 直艏双尾图谱 货船规则库 … … … …
下载: 导出CSV
表 3 满载水线进流角的推荐取值范围
Table 3 The recommended range of inflow angle of full load waterline
CP Fr 满载水线首端进流角取值/(°) >0.78 30°～40° 0.75～0.78 Fr<0.182 26°～28° 0.70～0.75 Fr = 0.182～0.194 12°～26° 0.65～0.70 Fr = 0.194～0.238 12°～18° 0.60～0.65 Fr>0.238 6°～12°
下载: 导出CSV
表 4 长江13 000 DWT散货船主要参数
Table 4 Main parameters of 13 000 DWT bulk carrier in Yangtze river
参数 数值 垂线间长/m 127 总长/m 130 型宽/m 21.8 设计吃水/m 5.5 方形系数 0.865 4 设计航速/kn 10.0
下载: 导出CSV
表 5 实例库中船型的相似度
Table 5 Similarity of ship types in case base
相似度 船舶名称 艏型 艉型 船长/m 长宽比 宽度吃水比 方形系数 设计航速/kn 0.930 12 000 t散货船 直艏 双艉 128 5.872 3.633 0.88 9.7 0.735 7 500 t散货船 直艏 双艉鳍 128 7.901 3.115 0.864 9.7 0.727 600 TEU集装箱船 直艏 双艉 126.9 6.609 3.491 0.867 10.8 0.720 4 500 t液货船 直艏 双艉 102.8 6.346 3.857 0.84 9.7 0.678 6 000 t散货船 球鼻艏 双艉鳍 105.6 5.677 3.407 0.862 11.9 0.662 400 TEU集装箱船 直艏 双艉鳍 128 7.901 3.115 0.878 10.8 … … … … … … … … …
下载: 导出CSV
表 6 全局几何特征参数
Table 6 Global geometric feature parameters
参数 推理值 平行中体长度比 0.389 6～0.549 6 进流段长度比 0.201～0.300 设计水线面系数 0.896 5～0.936 5 设计水线平行中段长度比 1.2～1.7 浮心纵向位置 0.005 6
下载: 导出CSV
表 7 局部几何特征参数
Table 7 Local geometric characteristic parameters
参数 推理值 设计水线进流角/(°) 31.2～41.2 设计水线去流角/(°) 0～30 隐形球鼻艏最小宽度处高度比 0.77～0.83 艏部抬升处横剖面面积系数 0.76～0.84 隐形球鼻艏弯曲度 0.86～0.96 艉鳍倾角/(°) 14～20 艉轴高度比 0.2～0.4 隧道倾斜角/(°) 15～20 艉鳍外侧肥大度 0.65～0.75 尾封板高度比 0.6～0.8 艏部宽度收缩比 0.906 5 尾轴间距比 0.522 5 艉鳍内侧肥大度 0.570 9
下载: 导出CSV
表 8 参数化船型方案
Table 8 Parameterized ship form scheme
参数 数值 垂线间长/m 127 长宽比 5.825 7 宽度吃水比 3.963 6 方形系数 0.865 4 浮心纵向位置 0.005 6 艏部宽度收缩比 0.906 5 尾轴间距比 0.522 5 艉鳍内侧肥大度 0.570 9 隐形球鼻艏最小宽度处高度比 0.8 艏部抬升处横剖面面积系数 0.8 隐形球鼻艏弯曲度 0.91 隧道倾斜角/(°) 18 艉鳍外侧肥大度 0.7 尾封板高度比 0.7
下载: 导出CSV
表 9 不同网格计算结果
Table 9 Calculation results of different grids
网格数量 总阻力/N 相对变化/% 52×104 13.40 − 99×104 12.98 −3.13 172×104 13.06 0.62 261×104 13.12 0.46 359×104 13.10 −0.15
下载: 导出CSV
表 10 静水力及阻力结果对比
Table 10 Comparison of hydrostatic and resistance results
参数 初始船型 推理船型 排水体积/m3 13 175.7 13 180.5 浮心位置/m 64.71 63.70 湿表面积/m2 3 837.9 3 829.9 摩擦阻力/N 10.24 10.16 模型总阻力/N 13.06 12.66 模型阻力差值/% −3.06
下载: 导出CSV
-
